大連喜科門業為復州城鎮潤和園小區安裝77式電動保溫卷簾門工程案例

項目概況

大連喜科門業有限公司近期承接了復州城鎮潤和園小區業主車庫的電動保溫卷簾門安裝工程。

該項目采用了77式電動保溫卷簾門，具有優異的保溫性能和防盜功能，特別適合北方地區車庫使用。

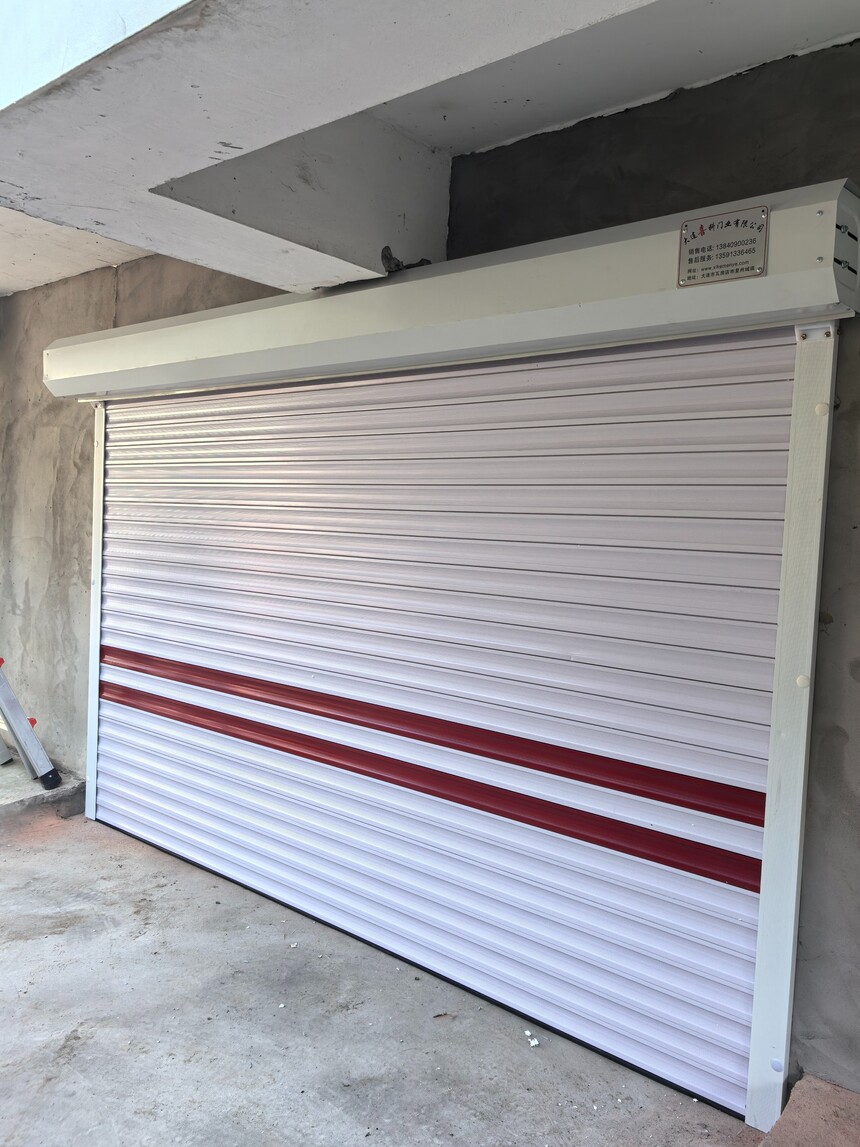

安裝位置為小區地下車庫獨立車位，門口尺寸寬3米，高2.01米，屬于中等規格的卷簾門安裝項目。

該項目的特殊性在于車庫門口正中間有一根不可切割的承重梁，且開啟高度受限，

需要將傳統的35cm包廂壓縮至25cm，這對尺寸*度提出了*高要求，誤差需控制在毫米級別。

項目難點分析

1. 空間限制挑戰：由于車庫門口正中央存在不可移動的承重結構梁，傳統安裝方式無法實施。

這根梁體不*制了卷簾門的安裝高度，還影響了包廂的設計尺寸。

2. 包廂壓縮技術難點：標準電動卷簾門安裝通常需要35cm左右的包廂空間以容納滾筒和傳動裝置。

本項目要求將包廂壓縮至25cm，減少了近30%的空間，這對設備選型和安裝精度提出了*高要求。

3. 開啟高度受限：卷簾門上滾筒占用一定高度后，

實際開啟高度僅為1.76米（2.01米門高減去25cm包廂），需要*計算以確保車輛順利進出。

4. 毫米級精度要求：在有限空間內安裝電動卷簾門，所有尺寸必須*到毫米級別，

任何微小誤差都可能導致門體無法正常運轉或影響承重梁結構安全。

解決方案與技術措施

*測量與定制設計

項目團隊采用了三級測量復核制度：

- 初級測量：使用激光測距儀對門口寬度、高度進行基礎測量，記錄原始數據

- 二級復核：采用水平尺和垂直線墜檢查門洞的垂直度和平整度，發現門洞兩側有3mm偏差

- *終確認：結合承重梁位置和業主車輛高度需求，確定*終安裝參數

根據測量結果，定制了特殊規格的77式電動保溫卷簾門，主要參數如下：

- 門體總寬度：3000mm（含兩側導軌）

- 門體總高度：2010mm

- 包廂高度：250mm（較標準減少100mm）

- 實際開啟高度：1760mm

- 簾片厚度：77mm（雙層鋁合金中空填充聚氨酯保溫材料）

壓縮包廂技術創新

為解決包廂空間壓縮難題，技術團隊采取了以下創新措施：

1. 采用薄型滾筒系統：專門設計了直徑180mm的薄型滾筒（標準為220mm），

配合高強度鋁合金材質，在減小體積的同時保證承重能力。

2. 優化傳動機構布局：將傳統側置電機改為中置安裝，

利用承重梁兩側空間布置傳動鏈條，減少橫向空間占用。

3. 精密導軌系統：使用1.2mm厚鍍鋅鋼板制作分體復合導軌，滑動面經特殊拋光處理，

確保在有限空間內門體運行平穩。

4. 微型化控制系統：選用體積更小的遙控接收盒和控制器，集成于包廂內部，節省空間。

安裝工藝流程

1. 準備工作：

   - 工具準備：電焊機、電錘、手電鉆、梯子、水平尺、激光測距儀等專業工具

   - 材料檢查：核對定制門體尺寸，檢查簾片、導軌、電機等組件完整性

2. 定位放線：

   - 在門框框口位置*畫線，標定安裝基準線，特別注意框內高度比門扇實際高度高出5mm以留出調整空間

   - 使用激光水平儀標定包廂安裝位置，確保250mm空間*分配

3. 門框固定：

   - 拆除門框下部固定板，洞口兩側地面預留凹槽

   - 校正門框垂直度后，用膨脹螺栓固定，門框鐵腳與預埋鐵板件焊接牢固

   - 使用高強度速干水泥砂漿嵌塞，確保門框穩固

4. 包廂與滾筒安裝：

   - 分段安裝特制250mm包廂，每段連接處使用加強型駁接條固定

   - 將薄型滾筒精準定位在包廂中央，避開承重梁位置

   - 安裝電機及傳動系統，調整鏈條松緊度

5. 門體安裝：

   - 將簾片逐片安裝到滾筒上，確保連接牢固

   - 安裝精密導軌系統，調整至*垂直

   - 安裝底梁和密封條，確保門體底部閉合時的密閉性

6. 電氣系統連接：

   - 按照規范接線，確保電源線絕緣和防水處理

   - 安裝遙控接收裝置和安全傳感器

7. 調試與測試：

   - 初步手動測試門體運行是否順暢

   - 通電測試電機運行狀態，調整上下限位

   - 進行負載測試，確保門體在承重條件下的穩定性

質量控制與安全保障

1. 三級質量檢查制度：

   - 施工班組自檢

   - 項目經理專檢

   - 公司質檢部終檢

2. 關鍵質量控制點：

   - 包廂尺寸精度控制在±2mm以內

   - 門體垂直度偏差小于1.5mm/m

   - 導軌平行度偏差小于1mm

3. 安全措施：

   - 安裝防墜落裝置，防止門體異常下落

   - 設置紅外安全傳感器，確保門體遇障礙自動停止

   - 電機過熱保護功能測試

項目成果與客戶反饋

通過精密施工和技術創新，大連喜科門業成功克服了空間限制難題，實現了：

- 包廂高度*控制在250mm，節省了100mm寶貴空間

- 門體運行平穩，開啟閉合順暢無卡阻

- 保溫性能測試達到預期，冬季車庫溫度提升顯著

- 整體安裝美觀大方，與車庫建筑完美融合

業主對安裝成果表示高度滿意，特別贊賞以下幾個方面：

1. 空間利用率*大化：在嚴格的空間限制下實現了全功能電動卷簾門安裝

2. 精密施工質量：毫米級精度控制，門體運行平穩安靜

3. 專業服務態度：施工團隊專業素養高，現場整潔，按時完工

經驗總結與技術推廣

本項目為特殊空間條件下的電動卷簾門安裝積累了寶貴經驗：

1. 精密測量是關鍵：在空間受限項目中，必須采用高精度測量儀器和嚴格復核流程。

2. 定制化解決方案：非標環境下需要靈活設計，結合現場條件創新安裝方式。

3. 團隊協作重要性：高精度安裝需要測量、設計、施工團隊的緊密配合。

4. 技術延伸應用：本項目開發的薄型包廂技術可推廣至其他空間受限場景，如低矮車庫、特殊建筑等。

大連喜科門業通過此次項目，進一步提升了在復雜條件下的電動卷簾門安裝能力，為今后承接類似高難度項目積累了成功經驗。
